理解半導體：從晶體結構到集成電路

發布時間 ：2024-06-21 16:54:24




引言




在我們?nèi)粘Ｉ钪?/span>，半導體無處不在。從智能手機到電視，從汽車到微波爐，甚至是我們使用的醫療設備，這些現代科技的背后，都離不開半導體的影子。然而，雖然半導體的應用如此廣泛，對于大多數人來說，半導體的概念和工作原理卻仍然很陌生。


理解半導體：從晶體結構到集成電路(圖1)

半導體的發展已經引領了一場科技革命，從早期的晶體管收音機到現代的超大規模集成電路，半導體的進步推動了整個信息時代的發展。然而，半導體并不僅僅是科技的驅動力，它也是我們理解世界的一個重要窗口。通過深入研究半導體，我們可以更好地理解物質的行為，以及我們?nèi)绾卫眠@些知識來創造出改變世界的科技。

在這篇文章中，我們將首先解析半導體的基本概念，然后探討其晶體結構以及這種結構如何影響其性質。接下來，我們將介紹一些常用的半導體材料，以及這些材料在電子設備中的應用。然后，我們將深入了解半導體在集成電路中的作用，以及這些集成電路如何成為現代電子設備的核心。最后，我們將展望半導體技術的未來發展，以及這種發展對我們的生活將產生的影響。



半導體的基本概念




首先，我們需要理解什么是半導體。半導體是一種電性介于導體和絕緣體之間的物質。它的電導率在室溫下較低，但隨著溫度的升高或光照等外部條件的變化，電導率可以顯著提高。這種特性使得半導體在電子設備中具有重要的應用價值。

深入理解半導體，我們需要引入一些物理概念，如能帶、禁帶和載流子。在固態物質中，電子的能量狀態形成了一系列的能級，相近的能級會形成能帶。在半導體中，電子能級形成了兩個主要的能帶：價帶和導帶。價帶中的電子屬于原子固有的電子，它們通常被束縛在原子附近；而導帶中的電子具有更高的能量，它們可以自由移動，從而導電。

兩個能帶之間的區域被稱為禁帶，這是一個沒有電子的能級區域。在半導體中，禁帶的寬度適中，使得一部分電子可以通過吸收熱能或光能從價帶跳躍到導帶，形成自由電子和空穴。這兩種粒子統稱為載流子，它們?cè)陔妶?chǎng)的作用下可以移動，從而形成電流。

通過這些基本的物理概念，我們可以更好地理解半導體的工作原理。在接下來的部分，我們將深入探討半導體的晶體結構，以及這種結構如何影響半導體的電學性質。



晶體結構與半導體




半導體的性質和性能在很大程度上取決于其晶體結構。晶體結構是指原子在固態物質中的排列方式，它對物質的物理和化學性質有重要影響。我們來看看半導體中最常見的兩種元素：硅和鍺。

硅和鍺都屬于元素周期表的IVA族，它們的外殼電子都是4個，因此它們?cè)诰w中的排列方式非常相似。在硅和鍺的晶體結構中，每個原子都與周?chē)?個原子形成共享電子的共價鍵，從而形成了一種稱為鉆石結構的晶體結構。

理解半導體：從晶體結構到集成電路(圖2)

這種鉆石結構賦予了半導體一些重要的性質。首先，共價鍵的形成使得晶體具有高的機械強度和化學穩定性。其次，由于價帶中的電子都被束縛在共價鍵中，所以室溫下半導體的電導率較低。然而，由于禁帶寬度適中，一部分電子可以通過吸收熱能或光能跳躍到導帶，形成自由電子和空穴，從而使得半導體具有可調控的電導率。

此外，半導體的晶體結構還為摻雜提供了可能。摻雜是指在半導體中引入少量的三價元素或五價元素，以改變其電學性質。在硅或鍺的鉆石結構中，每個原子都有4個共價鍵，因此摻入三價元素或五價元素可以形成多余的空穴或自由電子，從而改變半導體的導電性。

通過理解半導體的晶體結構，我們可以更深入地理解其獨特的電學性質和工作原理。在接下來的部分，我們將探討更多的半導體材料，以及這些材料在電子設備中的應用。



半導體材料




半導體的選擇廣泛，從單一元素如硅和鍺，到復合材料如氮化鎵或砷化鎵，每種半導體都有其獨特的性質和特定的應用。

硅是最常用的半導體材料，它在地殼中豐富存在，易于提煉和處理。硅的禁帶寬度適中，使得它在室溫下具有良好的半導體性質。此外，硅能形成穩定的氧化物，這對于制造金屬-氧化物-半導體（MOS）結構的集成電路至關重要。

理解半導體：從晶體結構到集成電路(圖3)

然而，硅并非萬能的。對于一些特殊應用，如光電器件或高頻電子設備，人們通常會選擇其他類型的半導體。例如，砷化鎵具有更高的電子遷移率，使得它在高速電子設備中具有優勢。另一方面，氮化鎵則因其寬禁帶和強大的光發射性能，而在藍光二極管和功率電子設備中被廣泛應用。

摻雜是改變半導體性質的重要工具。通過在半導體中引入少量的摻雜元素，我們可以改變半導體的導電類型，即形成n型或p型半導體。在n型半導體中，五價元素如磷或砷被添加到硅中，形成額外的自由電子。在p型半導體中，三價元素如硼被添加到硅中，形成額外的空穴。

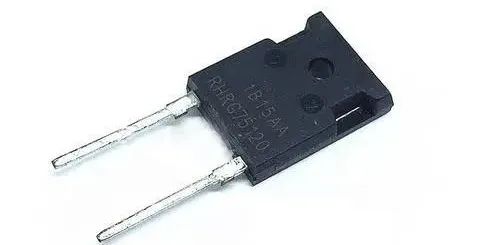

摻雜不僅改變了半導體的導電性，還為制造復雜的半導體設備如二極管和晶體管提供了可能。通過控制摻雜的類型和濃度，我們可以在半導體中形成復雜的電學結構，從而實現對電流的精確控制。

在接下來的部分，我們將更深入地探討半導體設備的工作原理，以及它們?cè)诩呻娐分械膽?yīng)用。



半導體在集成電路中的應用




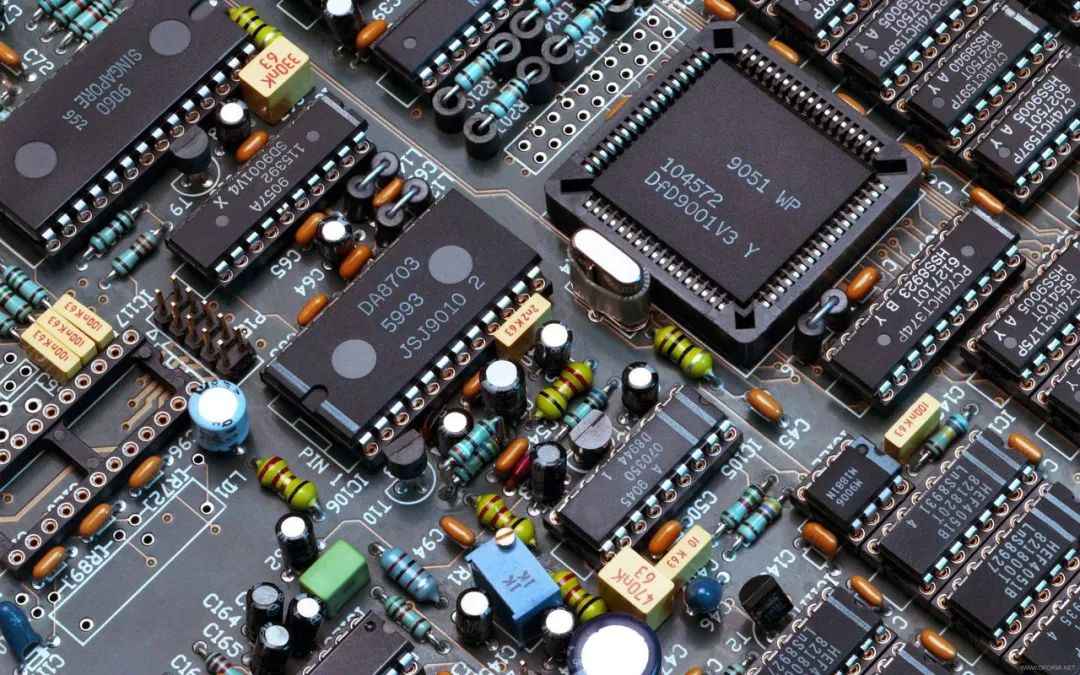

在理解了半導體的基本概念、晶體結構和材料后，我們現在來探討半導體在集成電路中的應用。集成電路，也被稱為微芯片，是現代電子設備中的核心部分。它由大量的微型半導體設備，如二極管、晶體管和電容等組成，這些設備都被集成在一個小小的硅片上。


理解半導體：從晶體結構到集成電路(圖4)


晶體管是集成電路中最重要的組成部分。它是一種三極設備，由源極、漏極和柵極組成。晶體管的工作原理基于半導體的載流子行為。在n型和p型半導體之間形成的p-n結構可以控制電流的流動。當我們通過改變柵極電壓來控制載流子的數量，就可以控制從源極到漏極的電流。這種能力使得晶體管成為了電子設備中的核心開關元件。

集成電路的制造是一門高度復雜的技術，它涉及到許多微細的制程步驟，如氧化、光刻、刻蝕、摻雜和金屬化等。在這個過程中，硅晶片被逐層構建，形成三維的電子設備結構。隨著制程技術的發展，我們現在可以在一塊硅片上集成數十億個晶體管，制造出極其復雜的電子系統，如微處理器和存儲器等。

理解半導體：從晶體結構到集成電路(圖5)

集成電路的發展引領了信息時代的到來。它使得電子設備變得更小、更便宜、更強大，從而改變了我們的生活方式。在接下來的部分，我們將展望半導體技術的未來，以及這種發展對我們的生活將產生的影響。



展望未來




隨著科技的不斷發展，半導體技術也在不斷推進。一方面，我們正在通過提高晶體管的集成度，不斷提升電子設備的性能。另一方面，我們也在探索全新的半導體材料和設備結構，以開發出新型的電子和光電設備。

在晶體管技術方面，摩爾定律預測了晶體管尺寸的持續縮小和集成度的持續提高。然而，隨著晶體管尺寸接近原子尺度，我們也面臨著許多新的挑戰，如量子效應、熱管理和制程復雜性等。為了克服這些挑戰，研究人員正在探索各種新的設備結構和制程技術，如多柵極晶體管、3D集成和新型材料等。

在新材料方面，我們正在探索各種新的半導體材料，如二維材料、有機半導體和高溫超導體等。這些新材料具有獨特的電學和光學性質，為開發新型的電子和光電設備提供了可能。

在光電設備方面，隨著光電子學和微電子學的融合，我們正在開發各種新型的光電設備，如激光器、光調制器和光探測器等。這些設備在通信、信息處理和傳感等領域具有廣泛的應用前景。

半導體技術的未來充滿了挑戰和機遇。我們期待看到更多的科技突破，以驅動我們的社會進步。
